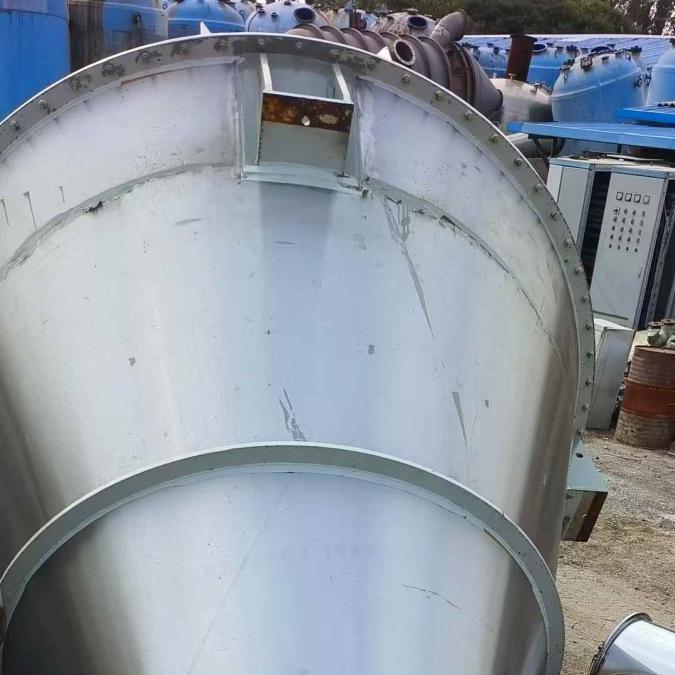

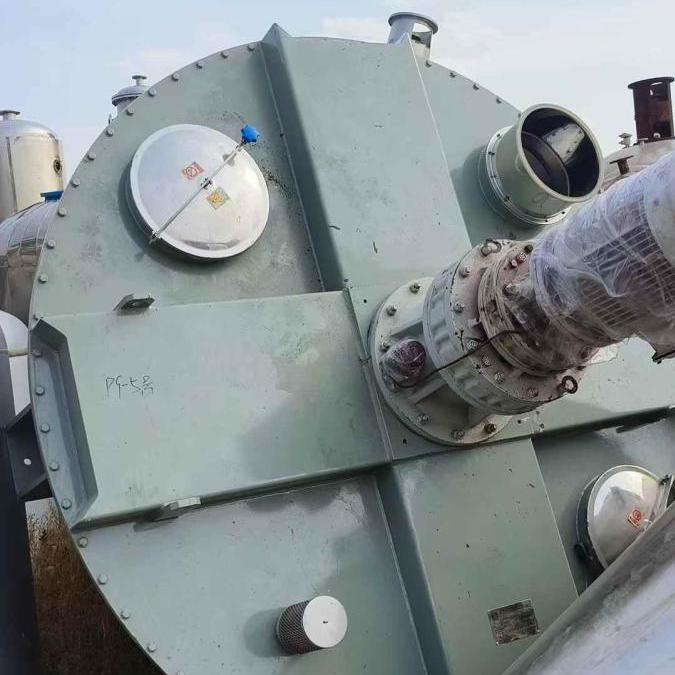

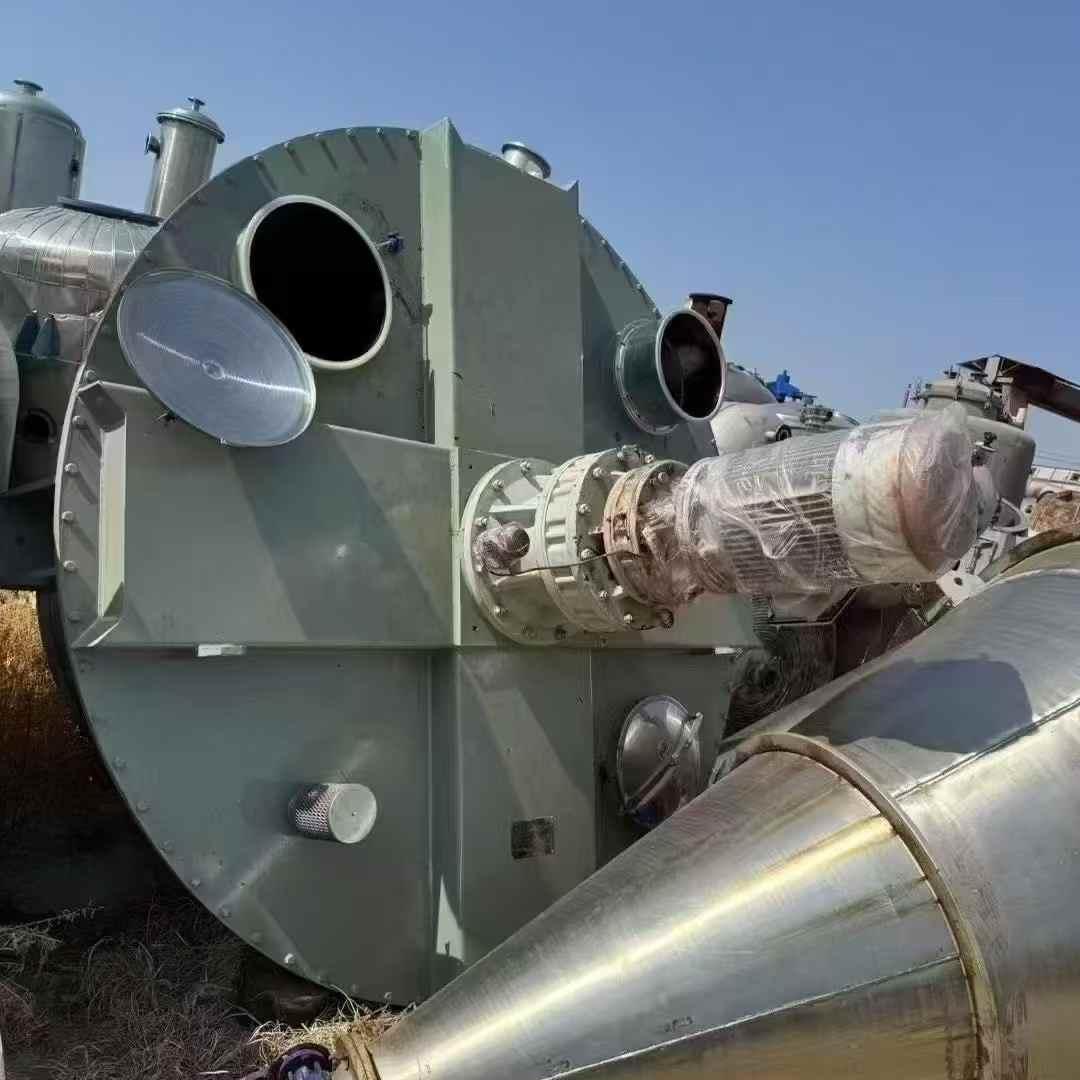

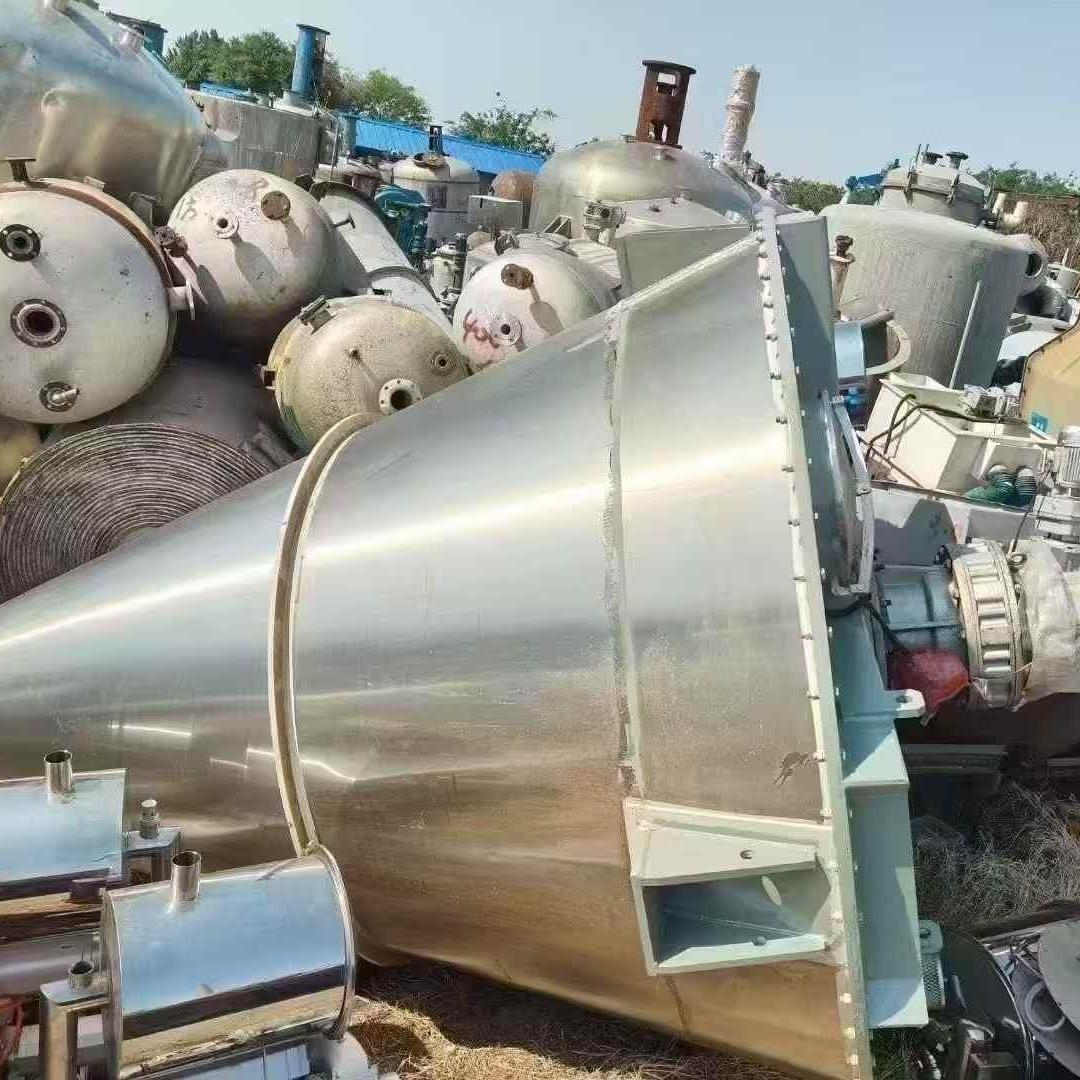

上海申银集团10立方双螺旋锥形混合机2台，配套真空上料除尘系统，3立方双螺旋锥形混合机一台，2020年出厂，内外抛光，仅试机状态，

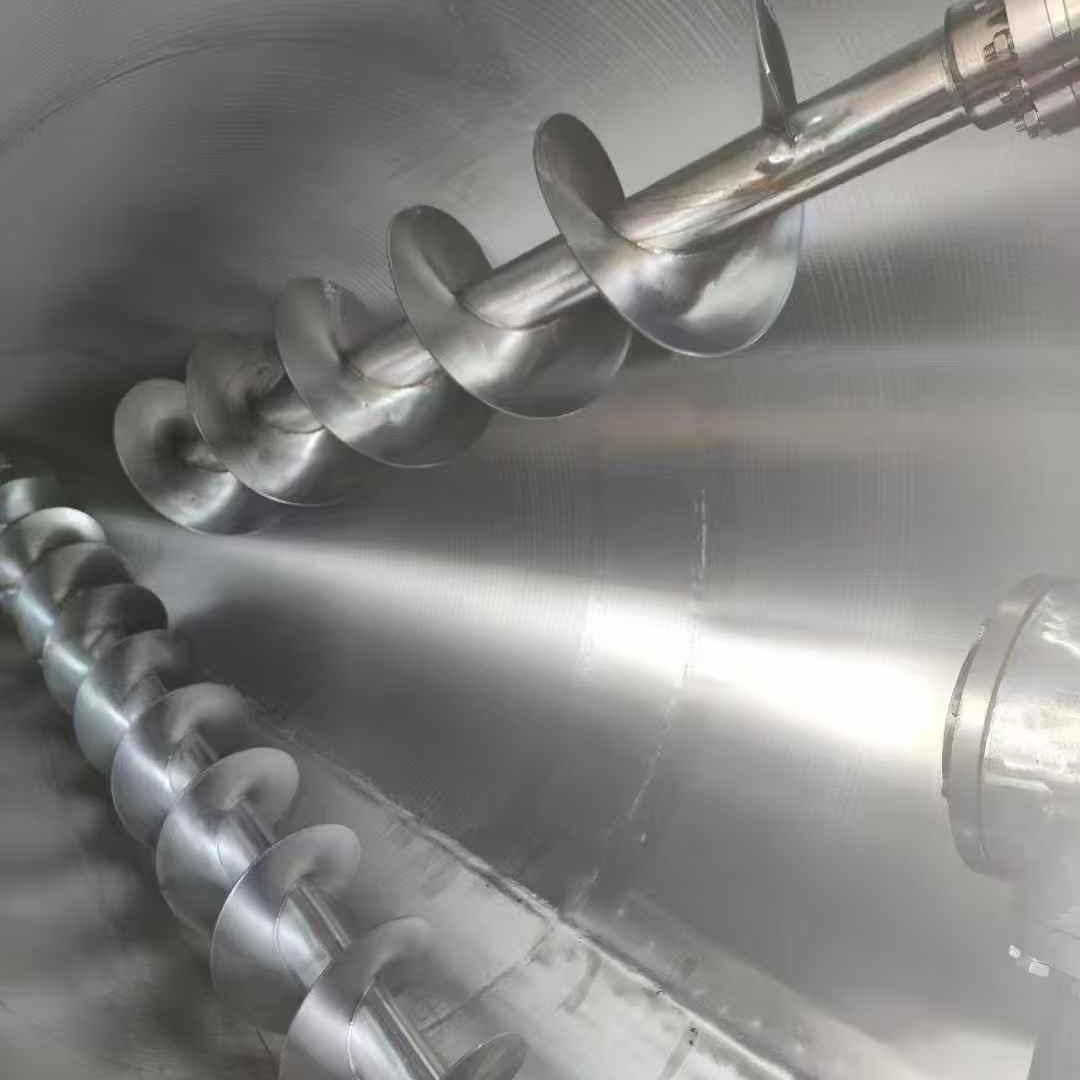

双螺旋锥形混合机属容器固定式混合机。该机主要由传动系统、两根倾斜螺杆、转臂、筒体、出料阀等组成。两根工作螺杆平行于锥形筒体母线，对称分布于锥体中心线两侧，并且交汇于锥底，与中心拉杆相连。两螺杆上部分别与从中心伸向两边的横臂相连，形成力学上对称平衡的倒三角形结构，包括：（1）传动系统：有螺旋轴的自转运动及其随转臂沿筒壁周转的公转运动。公转、自转采用分开传动的方式，两部分均采用速比大、效率高的定型摆线针轮减速器，通过圆锥齿轮分配和换向，传至两转臂。（2）筒体：本机的容器制成倒圆锥形，其目的就是为了满足物料在螺杆提升作用下有足够的物料交替循环，因而容器必须有恰当的圆锥角。通过对国外资料的分析，结合我院“单螺旋锥形混合机”设计经验、使用状况和计算，确定了“双螺旋锥形混合机”的容器基本尺寸系列、全容积、锥角及容器的高度等参数。（3）转臂、中心杆和螺旋器：螺旋器由螺杆和螺旋片组成，它是混合物料的直接工作机件。为了保证螺杆的刚度，减轻重量，且有利于螺旋片的焊接，设计中螺杆采用.20钢管。螺旋叶片以一定的直径与节距，按右旋方向焊制。螺杆的上端与横臂相连，下端与中心拉杆相连，两侧对称。这种三角形对称受力构件的联接形式受力平衡，改善了构件的受力状态。螺杆下端可依赖中心拉杆的拉撑独立于容器，不必在设备底部设置固定的底部支承结构。（4）放料阀：设备底部取消了底部轴承，有利于放料。本机设计了由两块扇孔板交迭起来的放料阀，该阀结构简单，不占空问，放料孔大小可随意控制，操作简便，物料可以完全放净，并且可以方便地拆洗，故有利于洗清和维修设备。总之，双螺旋锥形混合机具有不破损颗粒，不发热变质，不离析分层等优点，能广泛应用于医药、染料、农药、化工、石油、冶金、玻璃、明胶等领域的粉料混合。目前巳由定点工厂生产此系列产品，即可满足有关行业的需要。
